Ação do vento em fachadas e esquadrias de alumínio com folhas Maxim-AR

Por Arq. Audrey Dias

Especialista em fachadas de vidro e esquadrias, a Aluparts tem a missão de fornecer aos seus clientes o melhor conteúdo técnico. No artigo de hoje, você vai conhecer qual o impacto da ação dos ventos em fachadas e esquadrias de alumínio com folhas Maxim-AR.

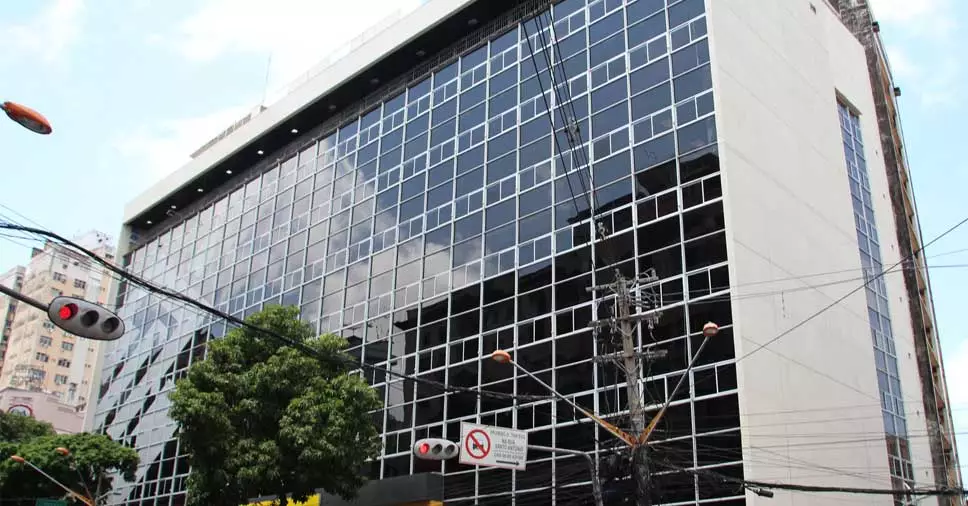

Tipos de fixação de fachadas de vidro

As fachadas-cortina “curtain wal” são esquadrias montadas com vidros que podem ser fixados de duas formas:

Fixação Química: vidros fixados por meio de silicone estrutural ou fita acrílica estrutural dupla face;
Fixação Mecânica: vidros fixados por meio de encaixilhamento de perfis.

A fixação química é também chamada de Glazing e, nela, os perfis não são vistos externamente. Já a fixação dos vidros por meio de caixilhos é chamada de Pele de Vidro.

Como avaliar a ação dos ventos em fachadas e esquadrias?

Apesar de existirem hoje sistemas avançados de janelas de correr instalados em fachadas, o principal sistema de ventilação aplicado ainda são as janelas com abertura Maxim-AR. Elas são elegantes e práticas, mas exigem cuidados na instalação, para evitar surpresas com a ação dos ventos.

No nosso trabalho de Laudos Técnicos, é comum observar acidentes ou imprevistos neste tipo de janela. Nestes casos, a Aluparts é acionada para a emissão de um Laudo Técnico, a fim de identificar as causas dos problemas e recomendar as providências corretivas.

As esquadrias de giro e Maxim-AR devem obedecer a diretrizes para as articulações. A especificação dos componentes é fundamental. Sempre que houver dúvidas, convém consultar o fabricante sobre o desempenho dos braços de articulação, fechos, dobradiças etc.

Existem variáveis quanto aos limites dimensionais de utilização que os catálogos não apresentam – como, por exemplo, a região, a altura do edifício, tipo de edificação comercial ou residencial e assim por diante. Por isso, é fundamental o contato de um profissional especializado, como os Consultores de Esquadrias.

Esforços atuantes

Mesmo abertas, as janelas Maxim-AR devem resistir aos esforços previstos por norma. São recomendados testes para casos especiais. O esquema para testes, considerando o esforço em Kgf, é apresentado na tabela abaixo. A combinação dos esforços resulta nos seguintes valores máximos atuantes nas folhas, quando considerados região V. Para outras regiões os projetos diminuem proporcionalmente.

Os esforços indicados acima abrangem pressão dos ventos, peso próprio e esforços de manuseio. É possível avaliar o desempenho dos componentes articuláveis, conduzindo testes que asseguram excelente desempenho e segurança.

Nos edifícios comerciais, o dimensionamento das esquadrias com folhas Maxim-AR ou projetantes exigem cuidados especiais, desde o projeto até a instalação.

Pontos a se considerar

dimensões da folha (largura e altura);
especificação dos perfis apropriados;
especificação do sistema de abertura;
fixação das articulações nos montantes;
especificação dos fechos adequados.

É importante lembrar:

Em folhas com largura acima de 800mm, aplicar 2 fechos por folha ou fechos multipontos.
Em folhas com dimensões especiais, é necessário aplicar articulações em aço inoxidável.
