Como evitar a ruptura de vidros na construção civil?

Por Arq. Audrey Dias

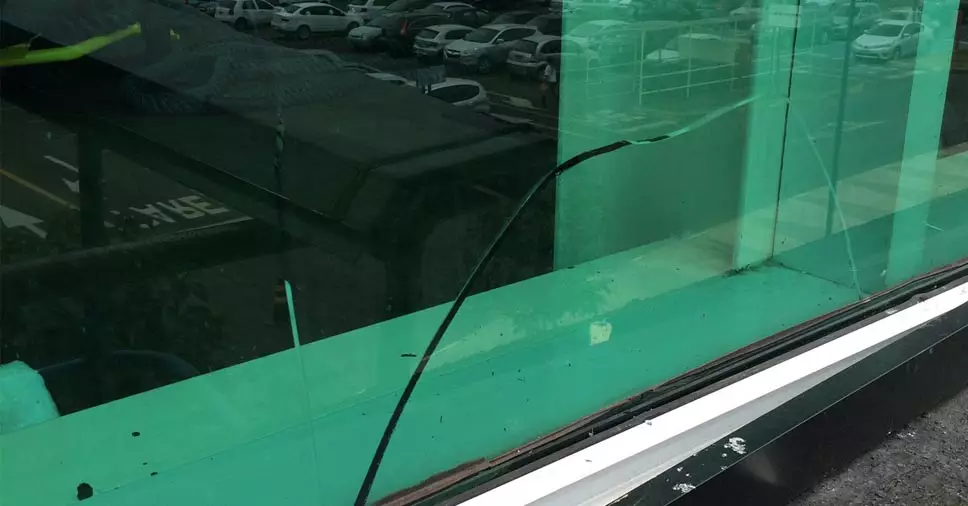

Em artigo anterior, apresentei algumas razões que levam ao “estresse térmico” e, na sequência, à ruptura de vidros. Por estresse térmico entenda-se o aquecimento do vidro de maneira heterogênea, gerando tensões não controladas. Agora seguem algumas dicas fundamentais para garantir o desempenho dos vidros e evitar rupturas de origem térmica.

5 CUIDADOS FUNDAMENTAIS PARA EVITAR RUPTURAS DE VIDROS

1. Espessura adequada;
2. Acabamento das arestas;
3. Baixa absorção de calor inferior a 60%;
4. Fixação elástica. O vidro deve flutuar, isto é, ficar livre para movimentar-se;
5. Evitar o contato com partes metálicas como perfis e parafusos.

ESPESSURA RECOMENDADA

A norma NBR 7199 apresenta algumas equações de fácil aplicação para determinar a espessura de um vidro. Seguem as equações básicas para vidro plano, onde:

• e = espessura do vidro em milímetros (mm)
• L = maior lado do vidro, em metros (m)
• l = menor lado do vidro, em metros (m)
• S = área do vidro, em metros quadrados (m²)
• P = pressão de cálculo, expressa em pascal (Pa)

A) Vidro apoiado em quatro lados

a) onde L/l ≤ 2,5:

e=√(S∙P)/100) ×C

b) onde L/l > 2,5:

e= [(l∙√P)/(6,3)] × C

B) Vidro apoiado em três lados

a) onde a borda livre é a menor:

e= [ (l∙√P)/(6,3) ] × C

b) onde a borda livre é a do lado maior e L/l ≤ 7,5:

e= √((L∙3∙L∙√P)/100)×C

c) onde a borda livre é a do lado maior e L/l > 7,5:

e= [(3∙l∙√P)/(6,3)] × C

C) Vidro apoiado em dois lados opostos

a) onde a borda livre é a maior:

e= [(L∙√P)/(6,3)] × C

b) onde a borda livre é a menor:

e= [ (l∙√P)/(6,3) ] × C

VALORES DO COEFICIENTE C

Indicadores da espessura ideal do vidro:

ACABAMENTO DAS ARESTAS

Corte vivo

Não recomendado!



Filetadas

Recomendado!



Lapidadas

Recomendado!



O acabamento das arestas é tão importante quanto a espessura, porque elimina microfissuras e diminui o risco da ruptura de vidros.
